Murs ancrés Lot L – Mur 09M037-G
N09 - Bahyse (VD)
![](https://0f379aae-b5b1-491e-85fc-3f86b9c9ba06.fastnet.ch/wp-content/uploads/2022/06/11021-131028-017r_WEB.jpg)
![](https://0f379aae-b5b1-491e-85fc-3f86b9c9ba06.fastnet.ch/wp-content/uploads/2022/06/11021-131028-015r_WEB.jpg)
![](https://0f379aae-b5b1-491e-85fc-3f86b9c9ba06.fastnet.ch/wp-content/uploads/2022/06/11021-131028-010r_WEB.jpg)
![](https://0f379aae-b5b1-491e-85fc-3f86b9c9ba06.fastnet.ch/wp-content/uploads/2022/06/11021-131028-012r_WEB.jpg)
![](https://0f379aae-b5b1-491e-85fc-3f86b9c9ba06.fastnet.ch/wp-content/uploads/2022/06/11021-131024-007r_WEB.jpg)
![](https://0f379aae-b5b1-491e-85fc-3f86b9c9ba06.fastnet.ch/wp-content/uploads/2022/06/11021-140523-027r_WEB.jpg)
![](https://0f379aae-b5b1-491e-85fc-3f86b9c9ba06.fastnet.ch/wp-content/uploads/2022/06/11021-130514-008r_WEB.jpg)
![](https://0f379aae-b5b1-491e-85fc-3f86b9c9ba06.fastnet.ch/wp-content/uploads/2022/06/11021-130704-001r_WEB.jpg)

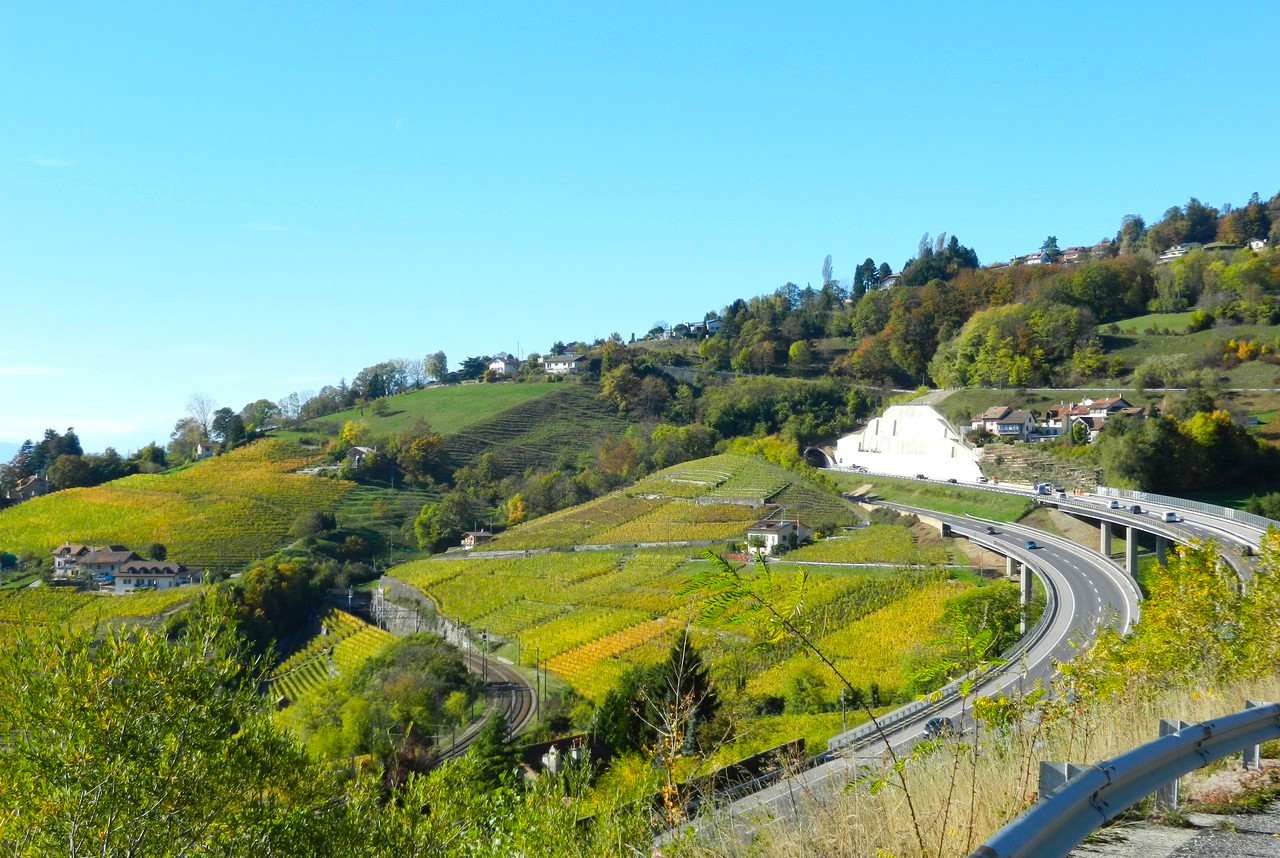

Le mur 09M037-G, construit au début des années 1970, est situé à l’amont de la chaussée montagne de l’autoroute du Léman N09, entre les km 16.280 et 16.460.

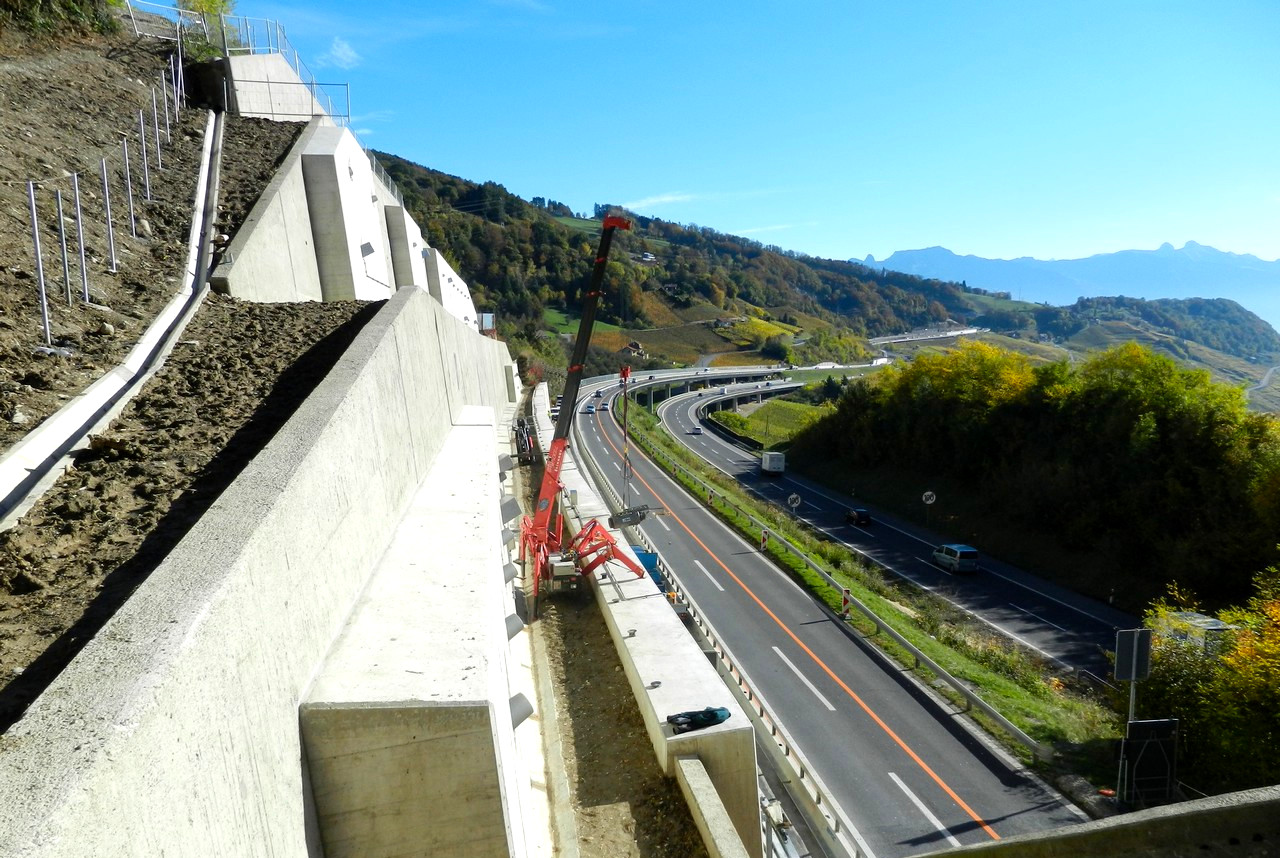

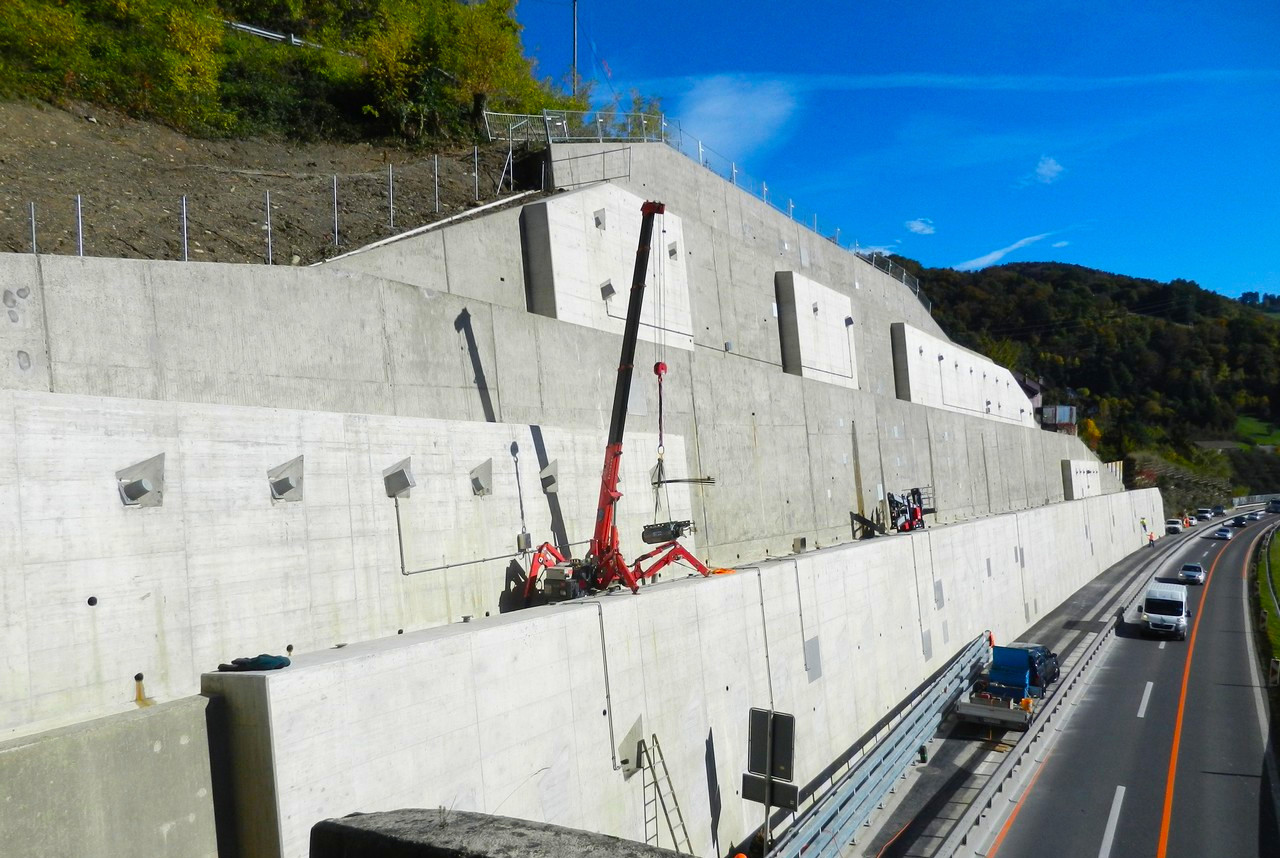

Le mur de soutènement est composé de 4 murs ancrés superposés en gradins, surmontés de 9 contreforts horizontaux ancrés. La longueur totale du mur est d’environ 157.0 m, avec une hauteur totale de 23.7 m.
![](https://www.dic-ing.ch/wp-content/uploads/2023/08/11021-WEB_ELE-1500x355.png)

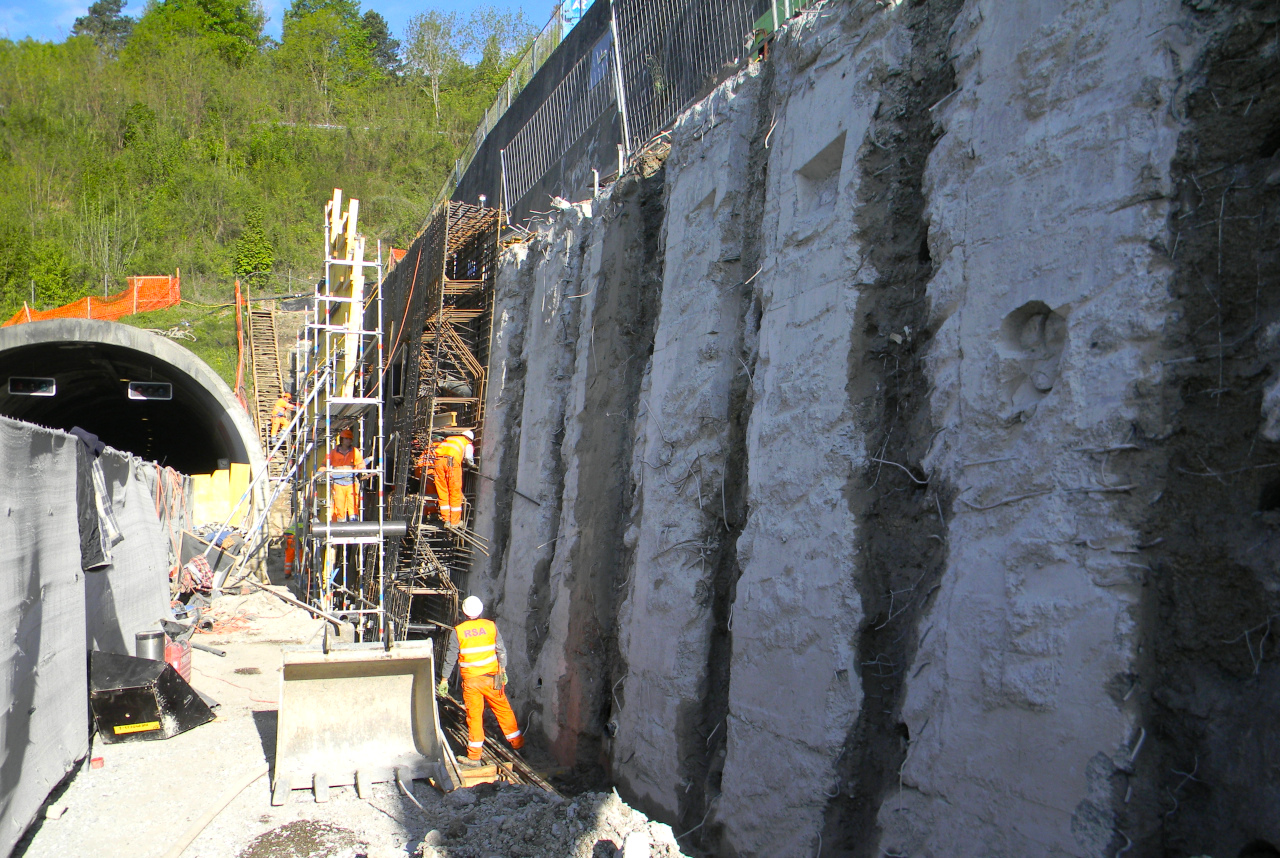

Ce mur a été construit par étapes dans la molasse lors du creusement de la tranchée de l’autoroute. Les murs sont formés de contreforts bétonnés contre la molasse et ancrés à l’avancement, puis recouverts d’un parement en béton armé de 20 à 30 cm d’épaisseur.
Une étude des ouvrages de soutènement de la N09 a montré que les ancrages étaient dans un état ne permettant plus de garantir à long terme la sécurité structurale des ouvrages.

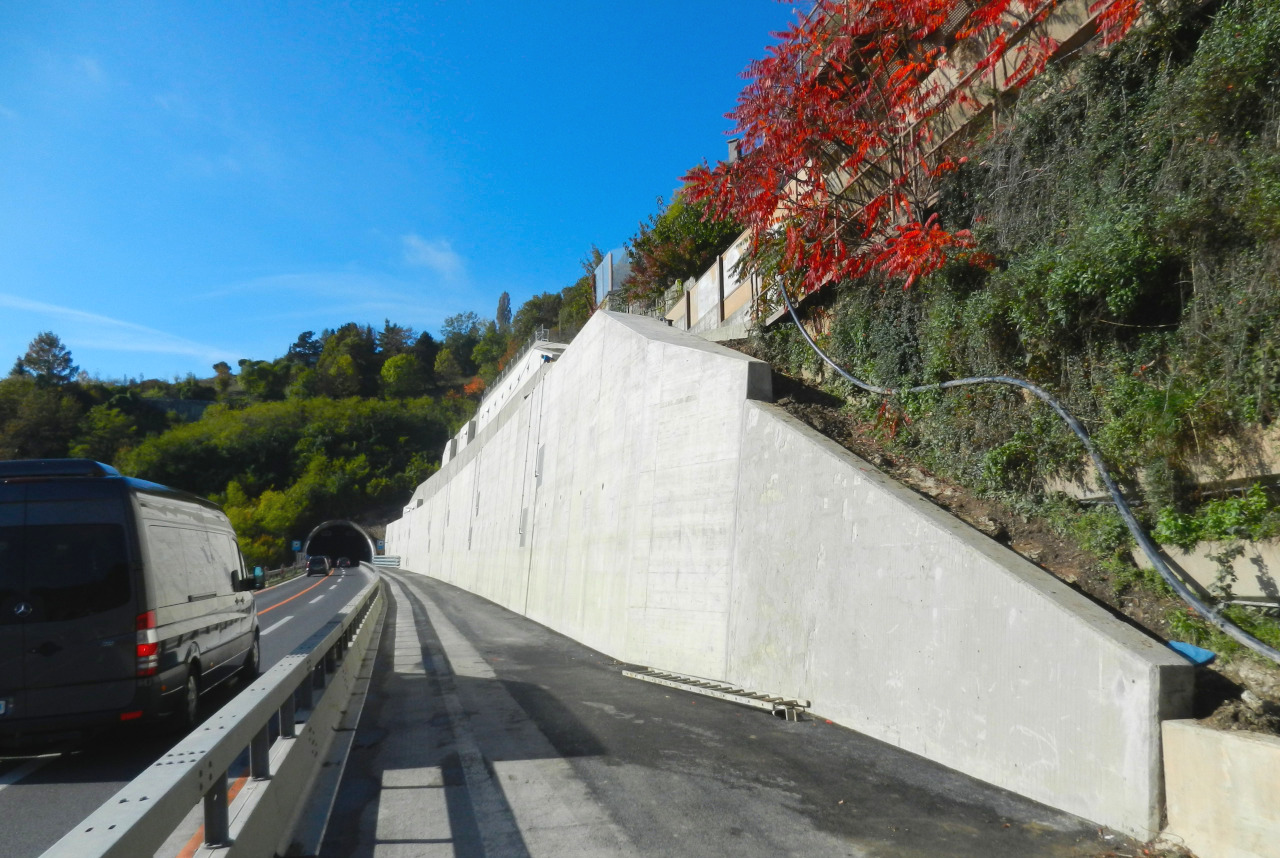

C’est pourquoi ces murs ont été renforcés au moyen de nouveaux parements en béton armé ancrés de 80 à 95 cm d’épaisseur.
![](https://www.dic-ing.ch/wp-content/uploads/2023/08/11021-WEB_CT-1500x454.png)
Le tonnage de renforcement mis en place correspond à un pourcentage du tonnage nécessaire à assurer la sécurité structurale des murs.
Le projet a été réalisé en garantissant en tout temps le trafic sur l’autoroute. La zone de chantier au pied des murs était très réduite pour permettre de maintenir 2 voies de circulation en direction de Lausanne sur la chaussée amont.
Réalisation
2013
Maître de l’ouvrage
OFROU
Coûts
6.2 Mio CHF
Caractéristiques techniques
Longueur totale :
157.0 m
Hauteur :
23.7 m
Nombre ancrages :
190 pièces
Quantités
Béton armé :
1’600 m3
Armature :
225 t
Ancrage :
6’100 m
Entreprises
Consortium WRZ
(Walo, Repond et Zuttion)
