Viaducs de la Plaine du Rhône

Présentation

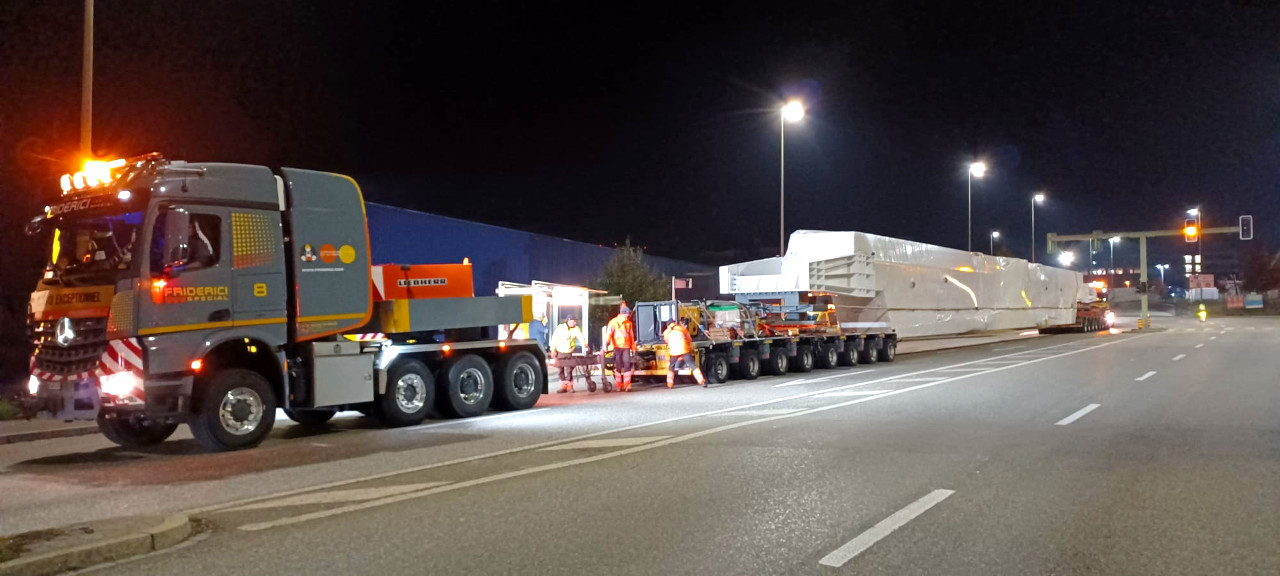

L’entreprise Friderici Spécial SA a mandaté en 2021 le bureau d’ingénieurs DIC SA pour les vérifications statiques de la superstructure du viaduc de la Plaine du Rhône côté aval (direction St-Maurice) selon les normes SIA 269 et suivantes pour le passage du convoi spécial Friderici AT-15507. Le convoi spécial a un poids total de 293.2 t.

L’objectif a été de déterminer les degrés de conformité relatifs à la sécurité structurale de l’ouvrage et de définir le tracé idéal pour le passage du convoi.

Description de l’ouvrage

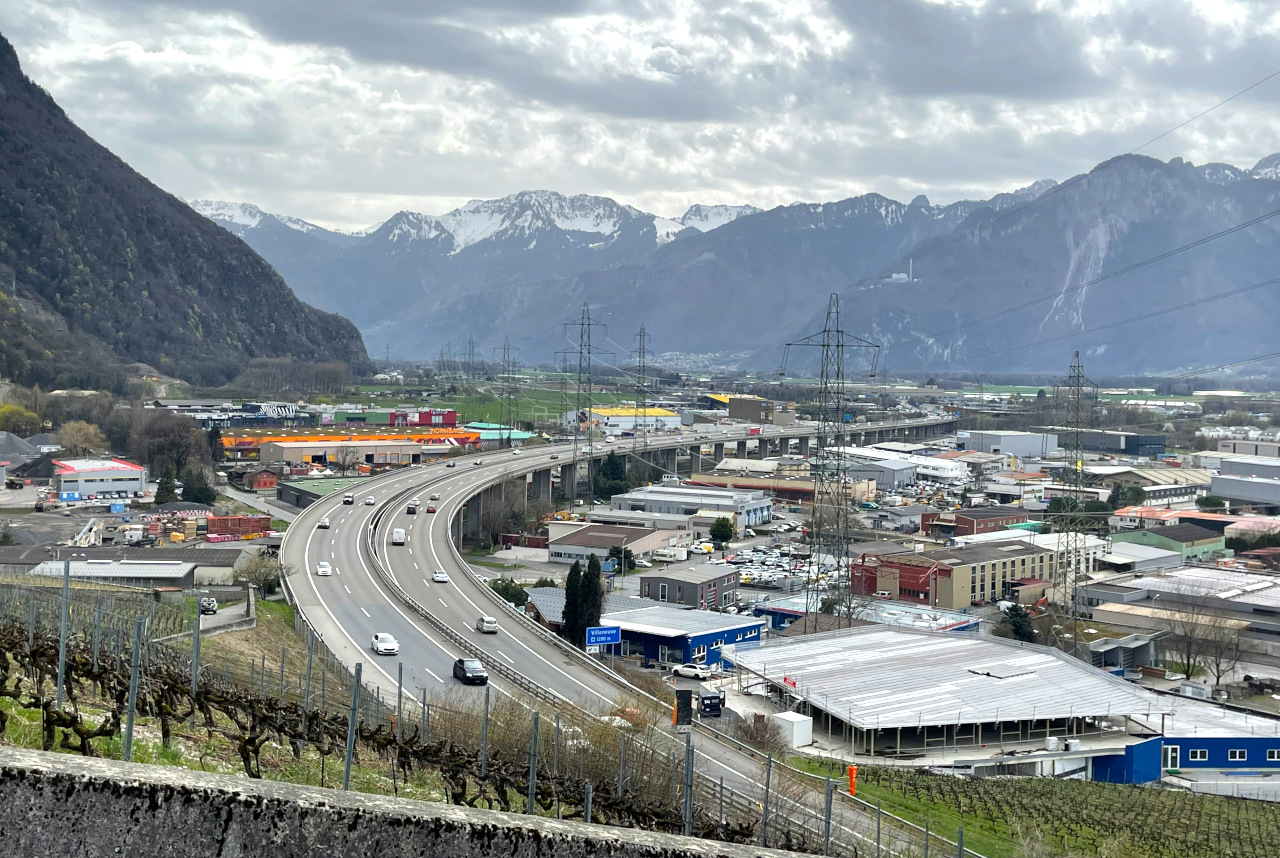

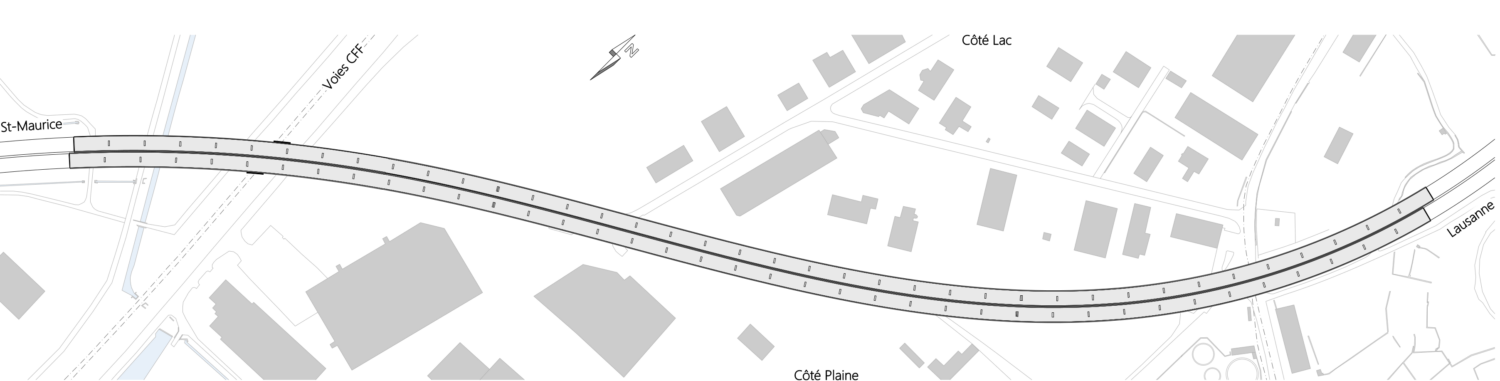

Les viaducs de la Plaine du Rhône permettent à l’autoroute N09 de contourner la localité de Villeneuve. Chaque ouvrage comporte deux voies de circulation et une BAU. En plan, le tracé de la route est en courbe.

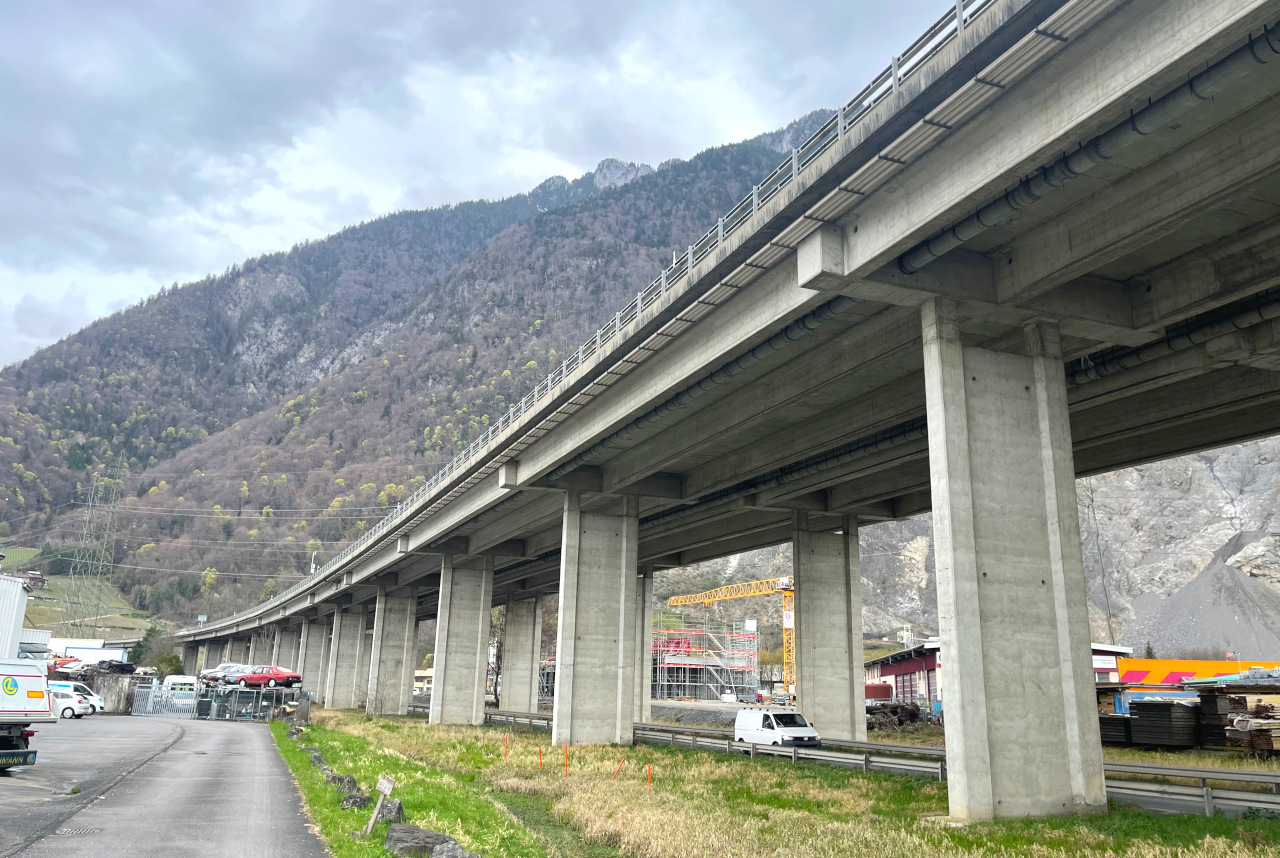

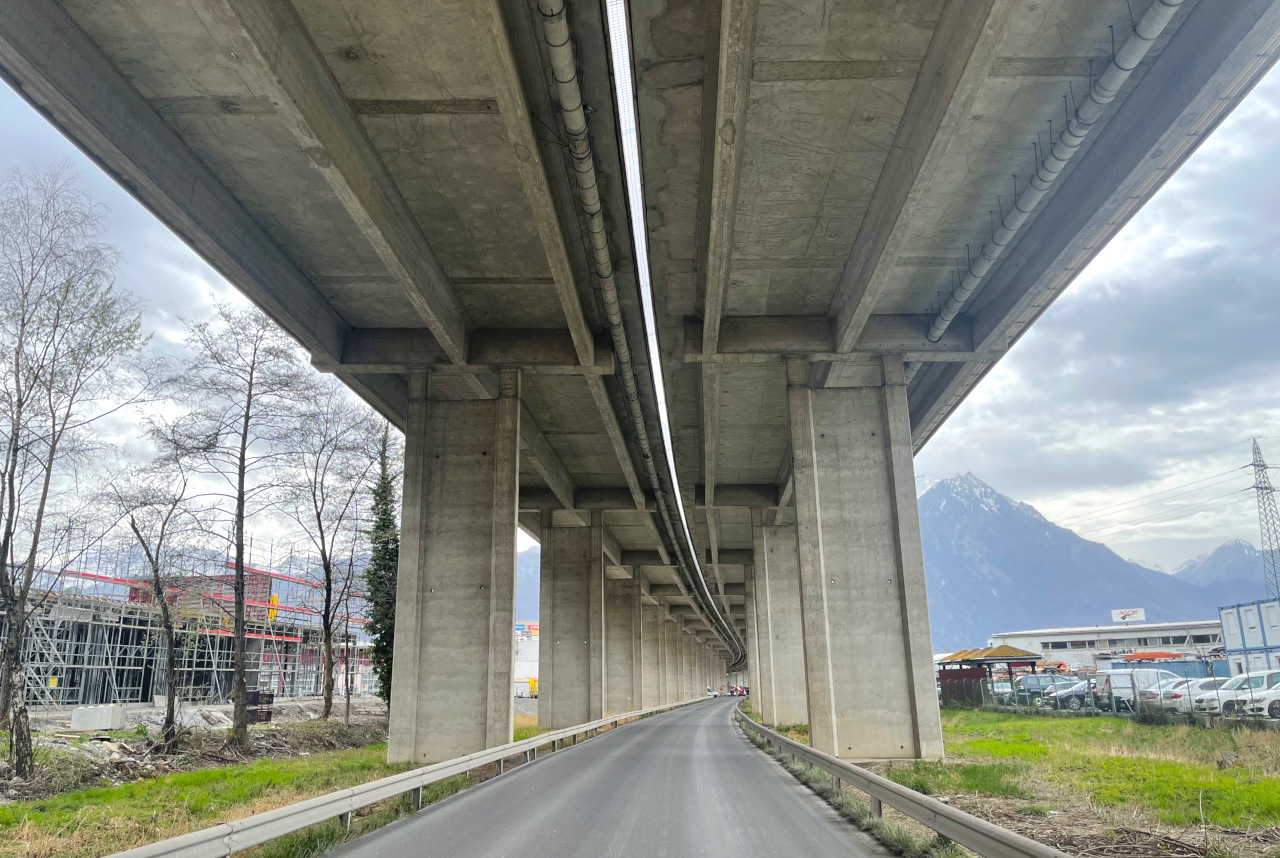

Chaque viaduc est un pont multi-poutres composé par 3 poutres préfabriquées en béton armé précontraint de 1.38 m de hauteur surmontées d’une dalle de roulement préfabriquée en béton armé précontraint de 22 cm d’épaisseur. Les ponts sont divisés en 3 tronçons séparés par 2 joints de dilatation intermédiaires.

Vérification statique de l’ouvrage

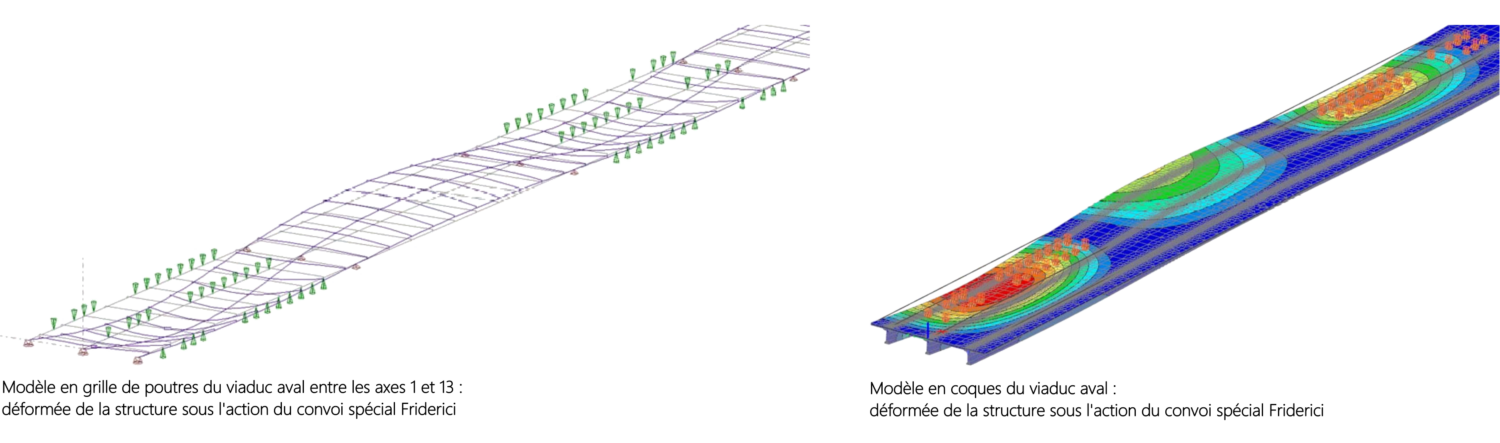

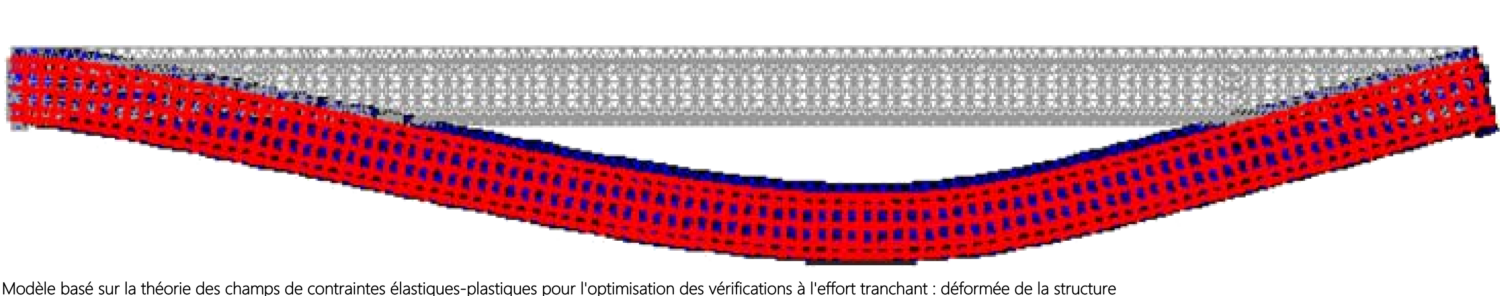

Le calcul a été effectué à l’aide d’un modèle statique en grille de poutres complété par un deuxième modèle en coque. Afin d’optimiser la vérification à l’effort tranchant, un modèle plus poussé basé sur la théorie des champs de contraintes élastiques-plastiques a été employé.

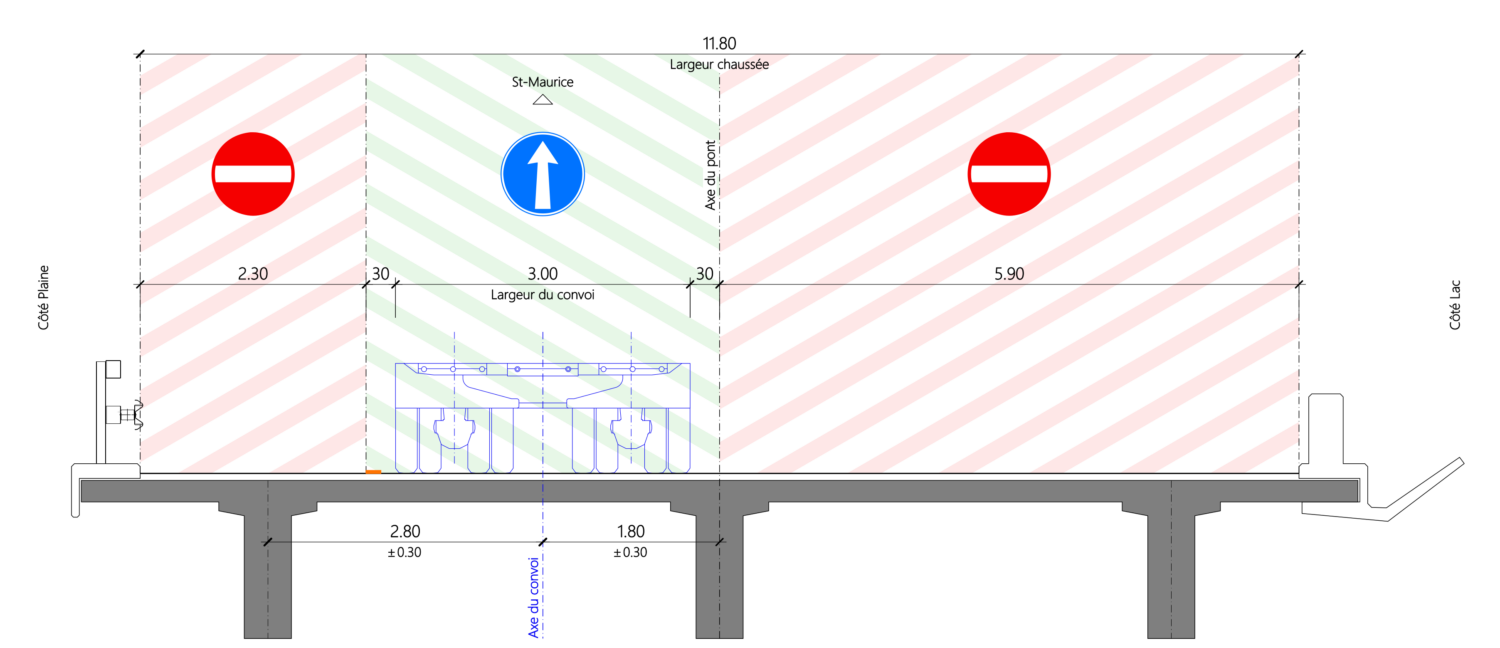

L’étude a montré que le convoi spécial Friderici AT-15507 peut circuler sur l’ouvrage en respectant l’excentricité optimale de 1.8 m par rapport à l’axe du tablier, avec une tolérance de ±30 cm.

Cette trajectoire permet de solliciter de la même manière la poutre centrale et la poutre de bord.

Les mesures en temps réel des déformations des 3 poutres pendant le passage du convoi le 12.11.2021, effectuées par l’entreprise Sensima Inspection Sàrl, ont confirmé les résultats des calculs : la poutre centrale et la poutre de bord ont subi la même déformation.
